[126] 컴퓨터구조 08차시 문자 데이터의 표현

1. 영숫자 코드

가. 영숫자 코드 (Alphanumeric Code)

컴퓨터에 사용되는 영문자와 숫자, 특수문자의 데이터를 0과 1의 조합으로 구성된 코드로 표현한 것

종류: 표준 BCD코드, ASCIl 코드, EBCDIC 코드 등

2. 10진 데이터 표현

10진수 1자리를 4비트로 표현

부호도 4비트로 표현(양수 1100, 음수 1101)

가. 존 형식

1바이트에 10진수 1자리 표현

상위 4비트를 존 영역, 하위 4비트를 수치 영역으로 사용

최하위 존 영역에 부호를 표시함.(나머지 존 영역은 1111)

나. 팩 형식

존 영역에서 발생하는 메모리 낭비를 막기 위해 최하위 존 영역을 제외한 모든 존 영역을 제거



3. 가중치 코드

가. 8421 코드

8, 4, 2, 1(4비트)의 가중치를 가지는 코드

2진화 10진수(BCD : Binary Coded Decimal)

영숫자 코드에 의한 수치의 표현 방식

문자 하나를 한 자리로 하여 10진 연산

10진수	8	4	2	1
0	0	0	0	0
1	0	0	0	1
2	0	0	1	0
3	0	0	1	1
4	0	1	0	0
5	0	1	0	1
6	0	1	1	0
7	0	1	1	1
8	1	0	0	0
9	1	0	0	1

나. 2421 코드

2, 4, 2, 1(4비트)의 가중치를 가짐.

자기 보수 코드: 코드(2진수)의 1의 보수가 10진수 9의 보수와 같은 경우

10진수	2	4	2	1
0	0	0	0	0
1	0	0	0	1
2	0	0	1	0
3	0	0	1	1
4	0	1	0	0
5(4에 대한 9의 보수)	1	0	1	1
6(3에 대한 9의 보수)	1	1	0	0
7(2에 대한 9의 보수)	1	1	0	1
8(1에 대한 9의 보수)	1	1	1	0
9(0에 대한 9의 보수)	1	1	1	1

다. 2-5진 (Bi-quinary) 코드 (5043210코드)

bi는 2를, quinary는 5를 의미함.

최상위 비트 2개로 5보다 큰지 작은지 표시

나머지 비트 5개로 0~4를 표현

모든 10진수 1자리 표현은 총 7개 비트 중 1의 개수가 두 개

1의 개수가 2개인지 확인해서 에러 검출(1의 개수가 2개인 에러는 검출 불가능)

10진수	5	0	4	3	2	1	0
0	0	1	0	0	0	0	1
1	0	1	0	0	0	1	0
2	0	1	0	0	1	0	0
3	0	1	0	1	0	0	0
4	0	1	1	0	0	0	0
5	1	0	0	0	0	0	1
6	1	0	0	0	0	1	0
7	1	0	0	0	1	0	0
8	1	0	0	1	0	0	0
9	1	0	1	0	0	0	0

라. 링 카운터 코드 (Ring Counter Code)

이해하기 매우 쉬움

전자 회로를 사용하여 해독하는 것도 매우 용이함

모든 10진수 1자리 표현은 총 9비트(그 중 1은 1개로 표현)

10진수	9	8	7	6	5	4	3	2	1	0
0	0	0	0	0	0	0	0	0	0	1
1	0	0	0	0	0	0	0	0	1	0
2	0	0	0	0	0	0	0	1	0	0
3	0	0	0	0	0	0	1	0	0	0
4	0	0	0	0	0	1	0	0	0	0
5	0	0	0	0	1	0	0	0	0	0
6	0	0	0	1	0	0	0	0	0	0
7	0	0	1	0	0	0	0	0	0	0
8	0	1	0	0	0	0	0	0	0	0
9	1	0	0	0	0	0	0	0	0	0

4. 비가중치 코드

가. 3초과 코드

Excess-3 code, 3초과 코드, 3중 코드

8421 코드를 3초과(+3) 시켜서 만든 코드

비가중치 코드

자기 보수 코드(Self-Complement Code)

10진수	3초과 코드
0	0	0	1	1
1	0	1	0	0
2	0	1	0	1
3	0	1	1	0
4	0	1	1	1
5	1	0	0	0
6	1	0	0	1
7	1	0	1	0
8	1	0	1	1
9	1	1	0	0

나. Gray 코드

한 비트의 변화만으로 다음 값을 만들 수 있음.

기계적인 동작을 제어하는데 알맞은 코드

입출력 장치의 동작이나 아날로그 신호를 디지털 신호로 변환 등에 사용(A/D 변환기, D/A 변환기)

8421 코드에서 Gray 코드로 변환할 때는 최상위 코드는 그대로 쓰고, 이후 다음 자리수와 XOR 연산을 해서 사용함.

Gray 코드에서 8421 코드로 변환할 때는 최상위 코드는 그대로 쓰고, 이후 방금 쓴 코드와 다음 자리수를 XOR 연산해서 사용함.

10진수	Gray 코드
0	0	0	0	0
1	0	0	0	1
2	0	0	1	1
3	0	0	1	0
4	0	1	1	0
5	0	1	1	1
6	0	1	0	1
7	0	1	0	0
8	1	1	0	0
9	1	1	0	1

https://ko.wikipedia.org/wiki/그레이_부호

그레이 부호 - 위키백과, 우리 모두의 백과사전

5. 에러 검출 코드

가. 패리티 비트(Parity Bit)

데이터 전달 시 에러 체크를 위한 비트를 하나 추가함.

2진수로 이루어진 코드에 추가되는 비트

1bit 에러 검출 가능(에러 수정 불가)

짝수 패리티 비트 : 1의 개수가 짝수가 되도록 구성

홀수 패리티 비트 : 1의 개수가 홀수가 되도록 구성

나. 해밍(Hamming) 코드

에러 체크 뿐만 아니라 수정까지 가능한 코드

체크 비트(1번째, 2번째, 4번째, 8번째, ... 에 위치) 사용

예를 들어, 7bit 해밍 코드 일 경우 1번째, 2번째, 4번째가 체크 비트가 됨.

https://ko.wikipedia.org/wiki/해밍_부호

해밍 부호 - 위키백과, 우리 모두의 백과사전

6. 표준 BCD 코드

이진화 십진 코드

기본적으로 6비트의 길이를 갖는 코드

존(zone)비트(상위 2비트)와 숫자(digit)비트(하위 4비트)로 분리하고 이를 조합해서 코드 생성

\(2^{6}\)(64) 가지 표현 가능

1) 존 비트에 따른 코드 분류

2) 표준 BCD 코드표

7. ASCII 코드

미국 국립 표준 연구소(ANSI)가 제정

정보 교환용 미국 표준 코드(American Standard Code for Information Interchange)

128(= \(2^{7}\)) 정보를 표현

존 비트(3비트), 숫자 비트(4비트)

1) 존 비트에 따른 코드 분류

2) 표준 ASCII 코드표

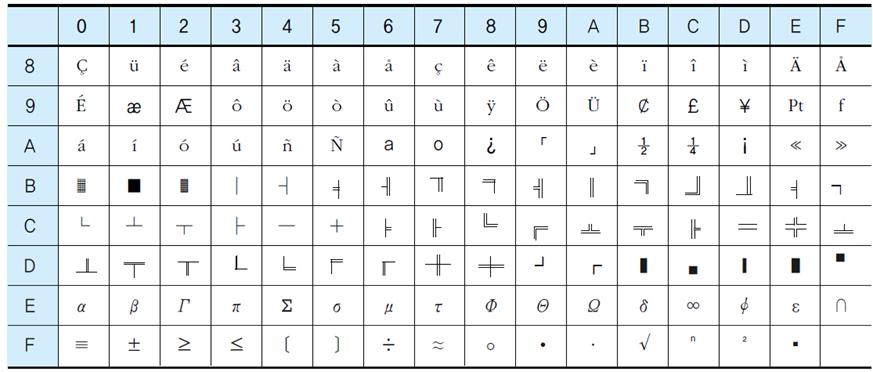

3) 확장 ASCII 코드표

8. 유니코드(Unicode)

1991년

제록스(Xerox)와 애플(Apple) 사

2바이트 코드

\(2^{16}\) (65,536) 개 문자 표현

ASCII 코드와의 일관성 유지

앞부분의 256개의 문자는 정확하게 ASCII코드와 일치
